Zestaw montażowy do ścianek karton gips (do systemu Top Wall)
140 zł
Szczegóły Produktu
Zestaw montażowy do ścianek karton gips
Drzwi przesuwne mogą być zamontowane na ścianach z karton-gipsu. Aby konstrukcja nie obciążała nadmiernie lekkiej ściany, należy ją odpowiednio wzmocnić w miejscu, gdzie będzie montowana prowadnica górna. Najlepiej jest to zrobić jeszcze na etapie konstrukcyjnym. Jeśli nie ma takiej możliwości, to wtedy przychodzi nam z pomocą zestaw montażowy do ścianek karton gipsowych.
Biorąc pod uwagę charakterystykę ścian szkieletowych, ich możliwości, wytrzymałość, cechy fizyczne i ograniczenia, proponujemy metalowe kołki rozporowe do mocowania w pustych przestrzeniach tzw. kołki Molly. Rozchylające się ramiona kołków o dużej powierzchni styku z podłożem, dociskają płytę od tyłu, zapewniając dużą wytrzymałość i tworząc pewne połączenie.

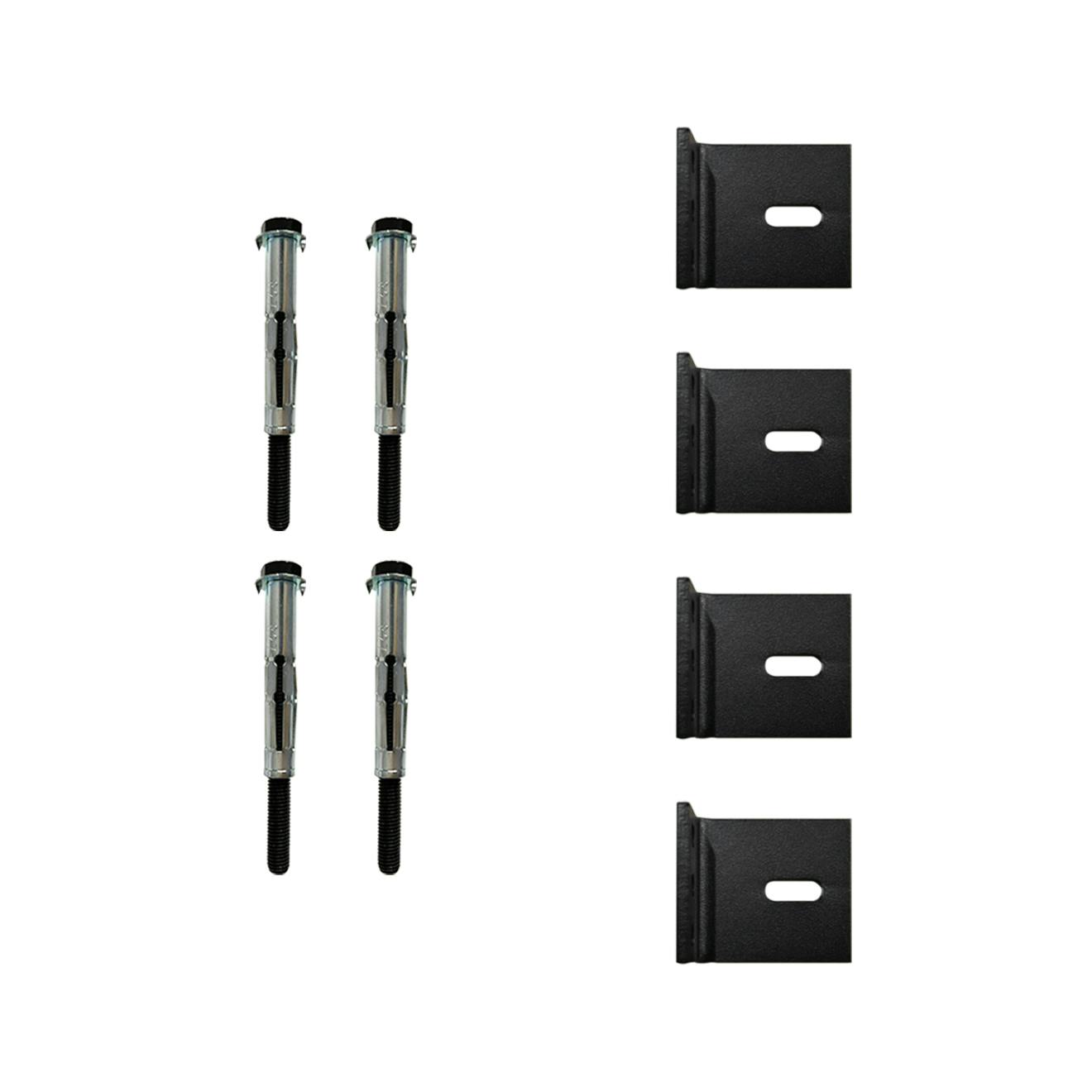

Kompletny zestaw zawiera:
- kołki Molly i śruby mocujące w ilości dostosowanej do otworów w prowadnicy
- wsporniki ścienne systemu Top Wall przeznaczone do ścian karton gips

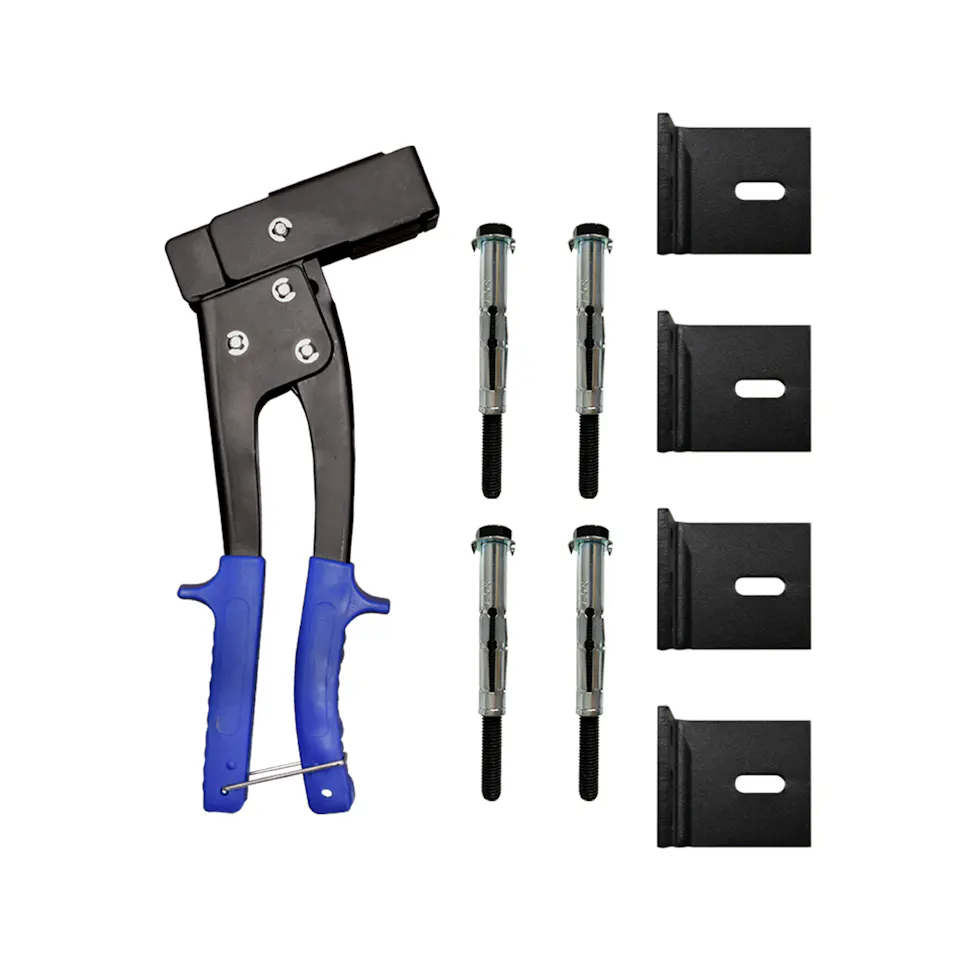

- narzędzie potrzebne do montażu (jeśli zostało wybrane w konfiguracji produktu)
Jak obliczyć długość prowadnicy?
Liczba kołków i śrub w zestawie zależy od liczby otworów w prowadnicy. Liczba tych otworów z kolei jest uzależniona od długości prowadnicy.
Długość prowadnicy zależy od szerokości skrzydeł drzwiowych. Standardowo przyjmujemy, że powinna być ona dwa razy dłuższa niż szerokość samych drzwi.
Długość prowadnicy dla standardowych rozmiarów drzwi jednoskrzydłowych:
- dla drzwi 70 cm --> 140 cm
- dla drzwi 80 cm --> 160 cm
- dla drzwi 90 cm --> 180 cm
- dla drzwi 100 cm --> 200 cm
- dla drzwi 110 cm --> 220 cm
- dla drzwi 120 cm --> 240 cm
Długość prowadnicy dla standardowych rozmiarów drzwi dwuskrzydłowych:
- dla drzwi 2x45 cm --> 180 cm
- dla drzwi 2x55 cm --> 220 cm
- dla drzwi 2x60 cm --> 240 cm
- dla drzwi 2x70 cm --> 280 cm
- dla drzwi 2x80 cm --> 320 cm
- dla drzwi 2x90 cm --> 360 cm
- dla drzwi 2x100 cm --> 400 cm
- dla drzwi 2x110 cm --> 440 cm
Zestaw montażowy do ścianek karton gips
Proponowane przez nas metalowe kołki będą odpowiednie do montażu:
- standardowych systemów jedno- lub dwuskrzydłowych (UWAGA: wyklucza się zastosowanie dodatkowych tulejek dystansujących czy niestandardowych konfiguracji typu bypass)

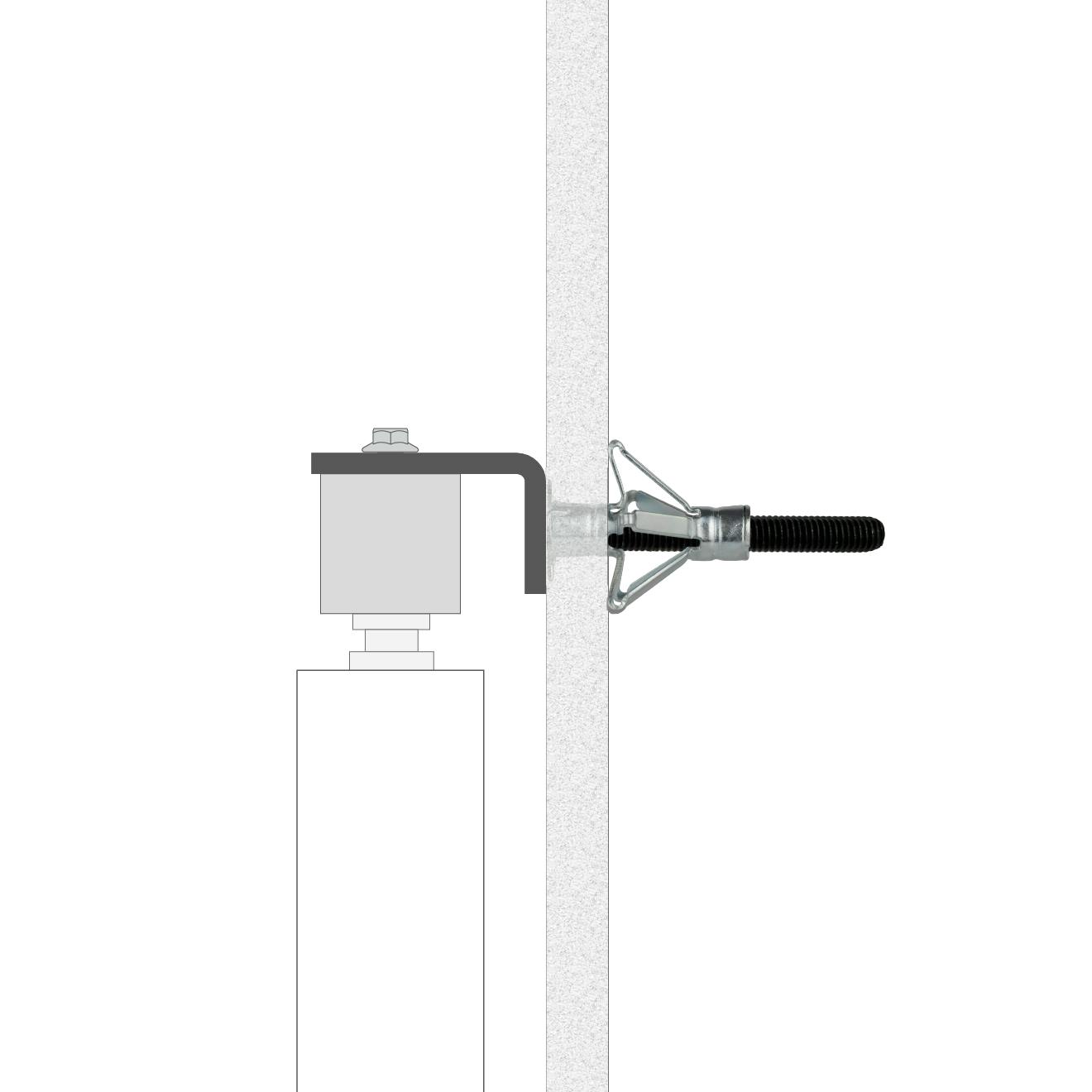

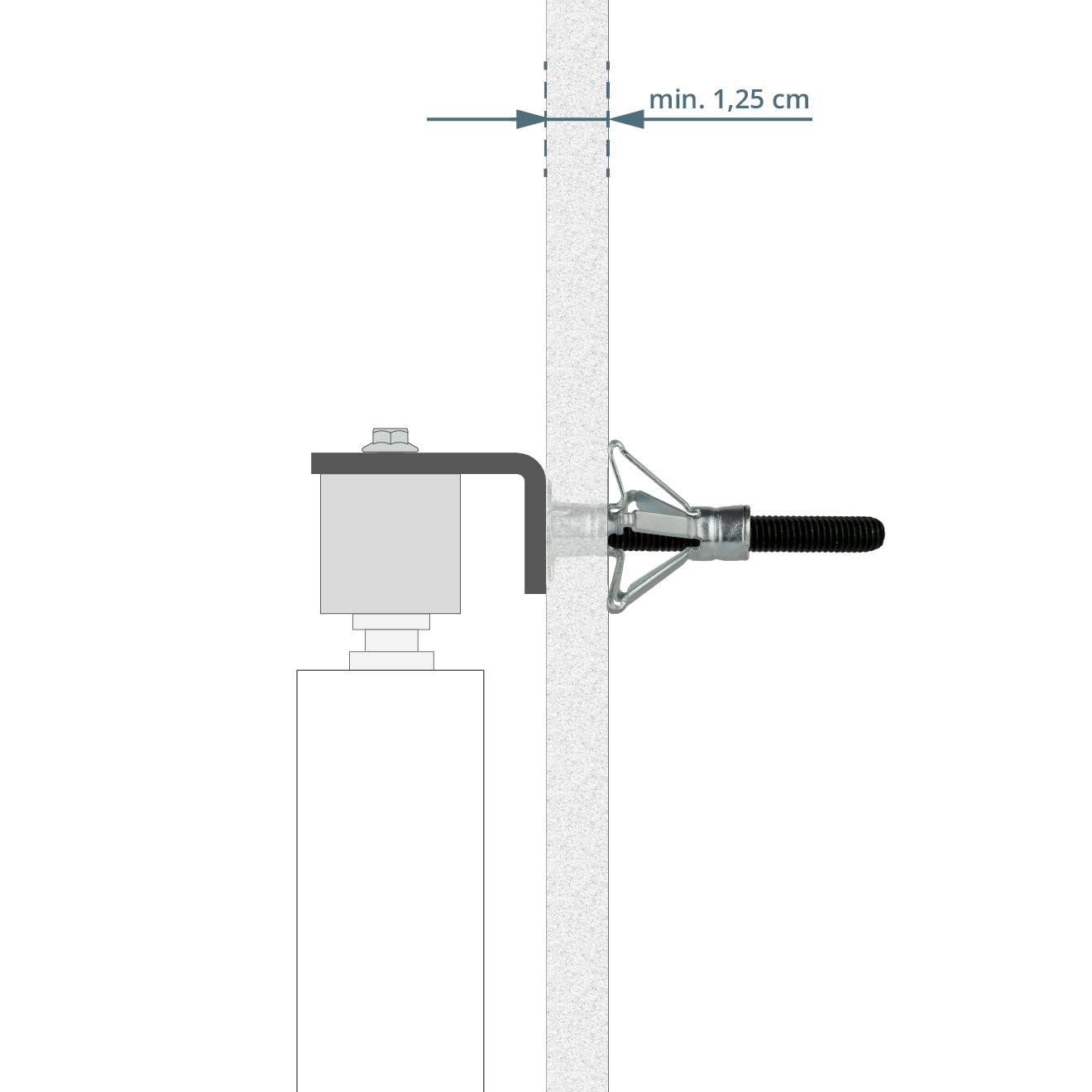

- na ścianie w układzie jednowarstwowym, przy grubości ściany 1,25-1,6 cm

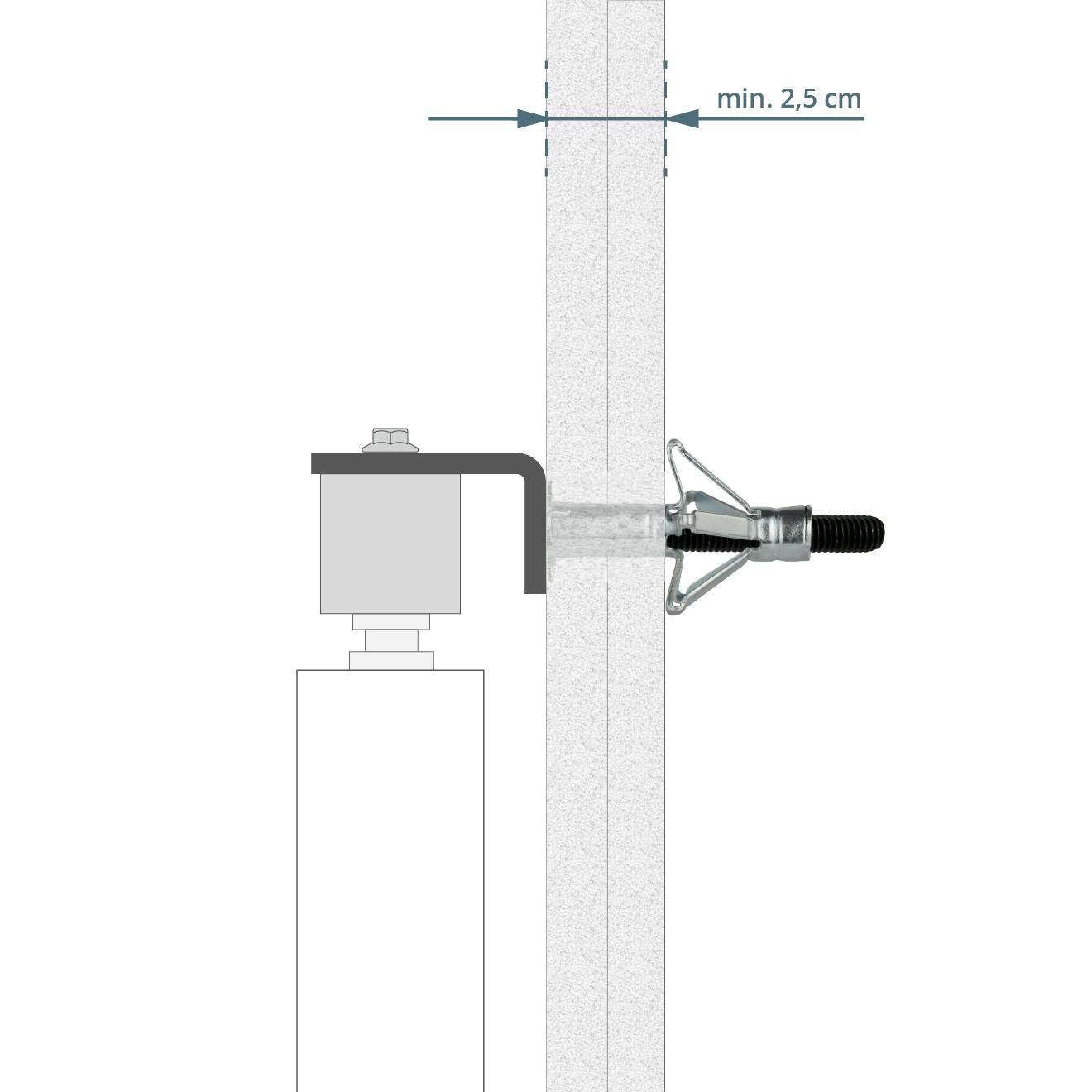

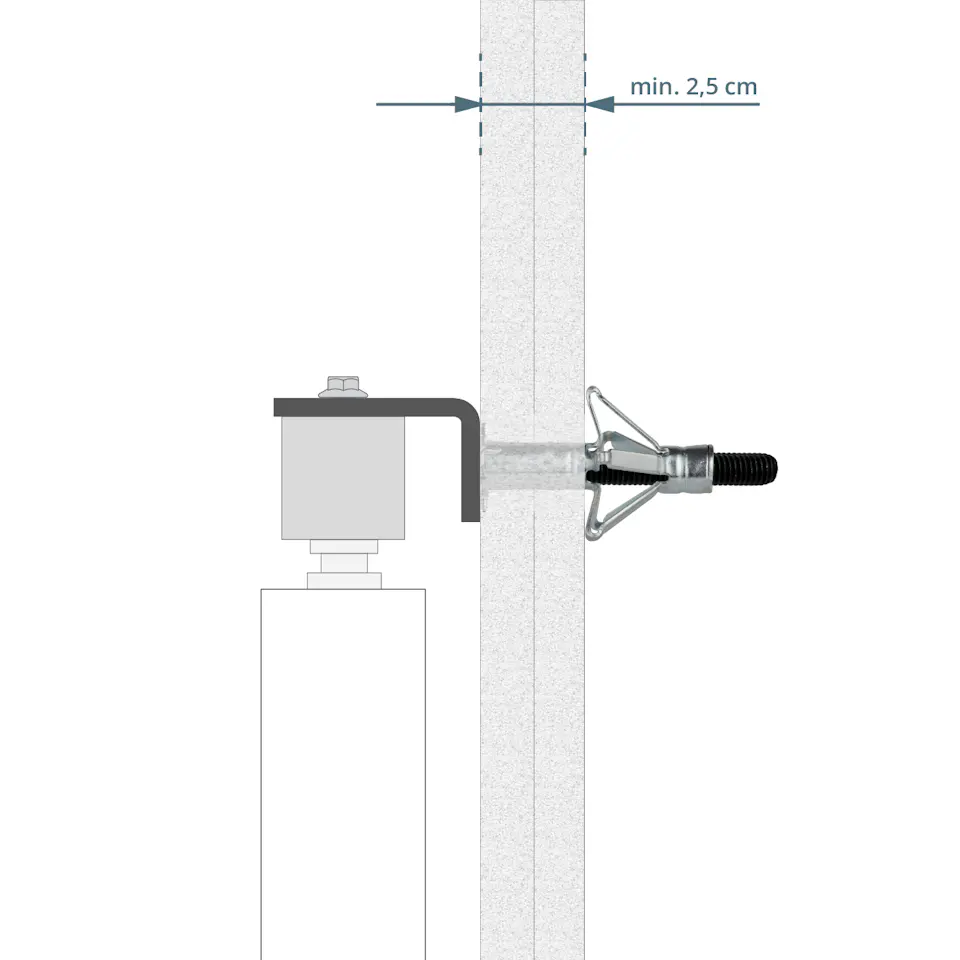

- na ścianie w układzie dwuwarstwowym, przy grubości ściany 2,5-3,2 cm (ściana dwuwarstwowa może składać się z dwóch płyt kartonowo-gipsowych lub jednej płyty k-g w połączeniu z płytą osb)
- na ścianie zbudowanej z profili stalowych rozmieszczonych w odstępach maksymalnie co 60 cm
- UWAGA: zestaw ten nie jest przeznaczony do użytku z systemem Top Ceiling montowanym na suficie.
Maksymalny dopuszczalny ciężar dla proponowanego przez nas zestawu kołków zależny jest od:
- całkowitej wagi drzwi i systemu
- ilości punktów mocowania prowadnicy (która zależy od długości prowadnicy i typu systemu)
- grubości opłytowania ściany - minimalna grubość ściany to 1,25 cm
- jakości zastosowanych płyt kartonowo-gipsowych - najbardziej wytrzymałe i odpowiednie będą płyty wysokogatunkowe, pochodzące od renomowanych producentów - zastosowanie płyt niskiej jakości, niespełniających norm, może spowodować obniżenie wartości dopuszczalnych obciążeń.
Przed zakupem drzwi należy upewnić się, czy ściana, na której mają być zainstalowane drzwi, posiada układ jedno- czy dwuwarstwowy. Następnie w tabelach pokazujących możliwości zastosowania zestawu Karton-Gips dla systemu Top Wall należy sprawdzić, czy wybrany model będzie odpowiedni do montażu w danym układzie ściany i dla danego typu systemu.
Specyfikacja i instrukcja montażu
