Zestaw montażowy do ścianek karton gips

192 zł

Szczegóły Produktu

Zestaw montażowy do ścianek karton gips

Drzwi przesuwne mogą być zamontowane na ścianach z karton-gipsu. Aby konstrukcja nie obciążała nadmiernie lekkiej ściany, należy ją odpowiednio wzmocnić w miejscu, gdzie będzie montowana prowadnica górna. Najlepiej jest to zrobić jeszcze na etapie konstrukcyjnym. Jeśli nie ma takiej możliwości, to wtedy przychodzi nam z pomocą zestaw montażowy do ścianek karton gipsowych.

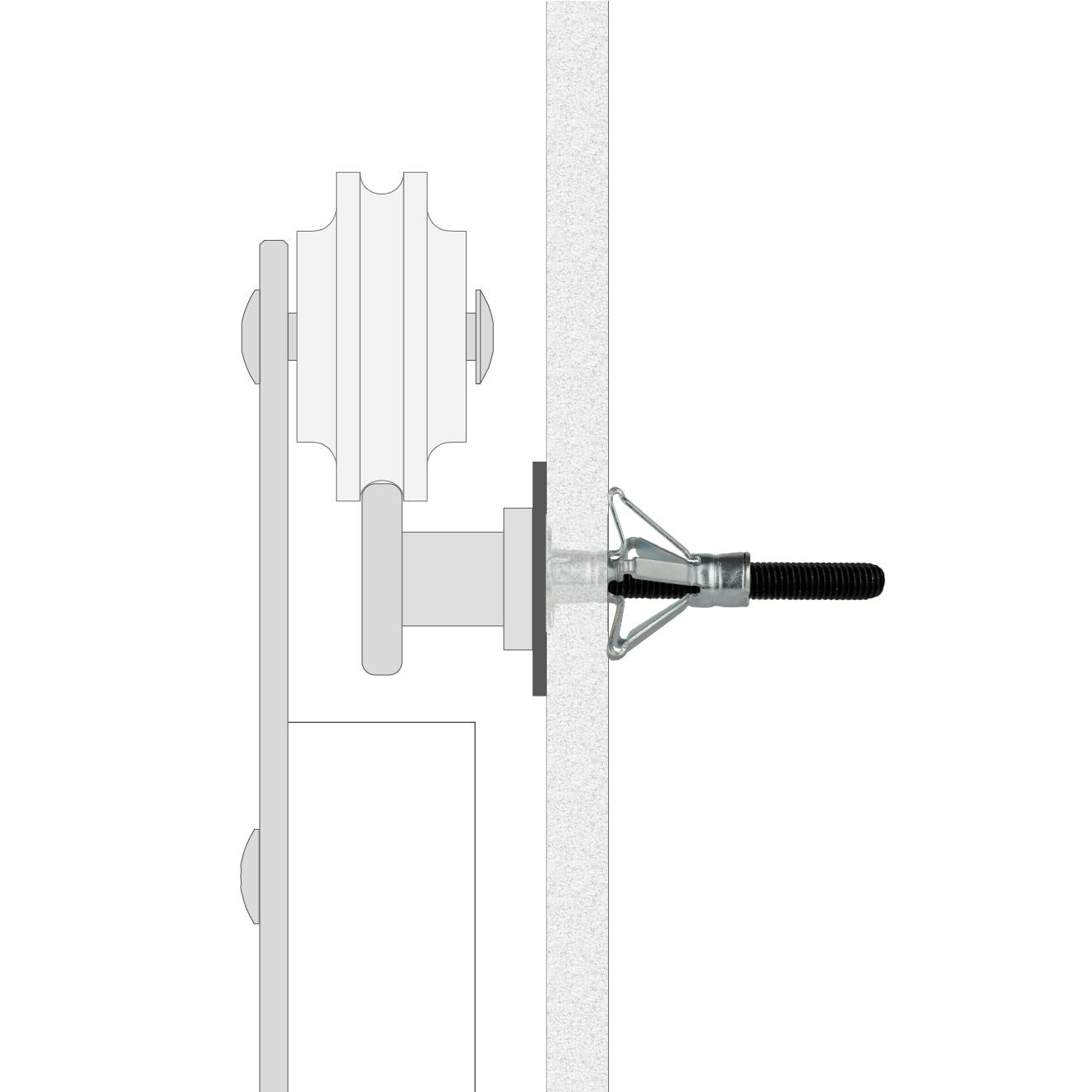

Biorąc pod uwagę charakterystykę ścian szkieletowych, ich możliwości, wytrzymałość, cechy fizyczne i ograniczenia, proponujemy metalowe kołki rozporowe do mocowania w pustych przestrzeniach tzw. kołki Molly. Rozchylające się ramiona kołków o dużej powierzchni styku z podłożem, dociskają płytę od tyłu, zapewniając dużą wytrzymałość i tworząc pewne połączenie.

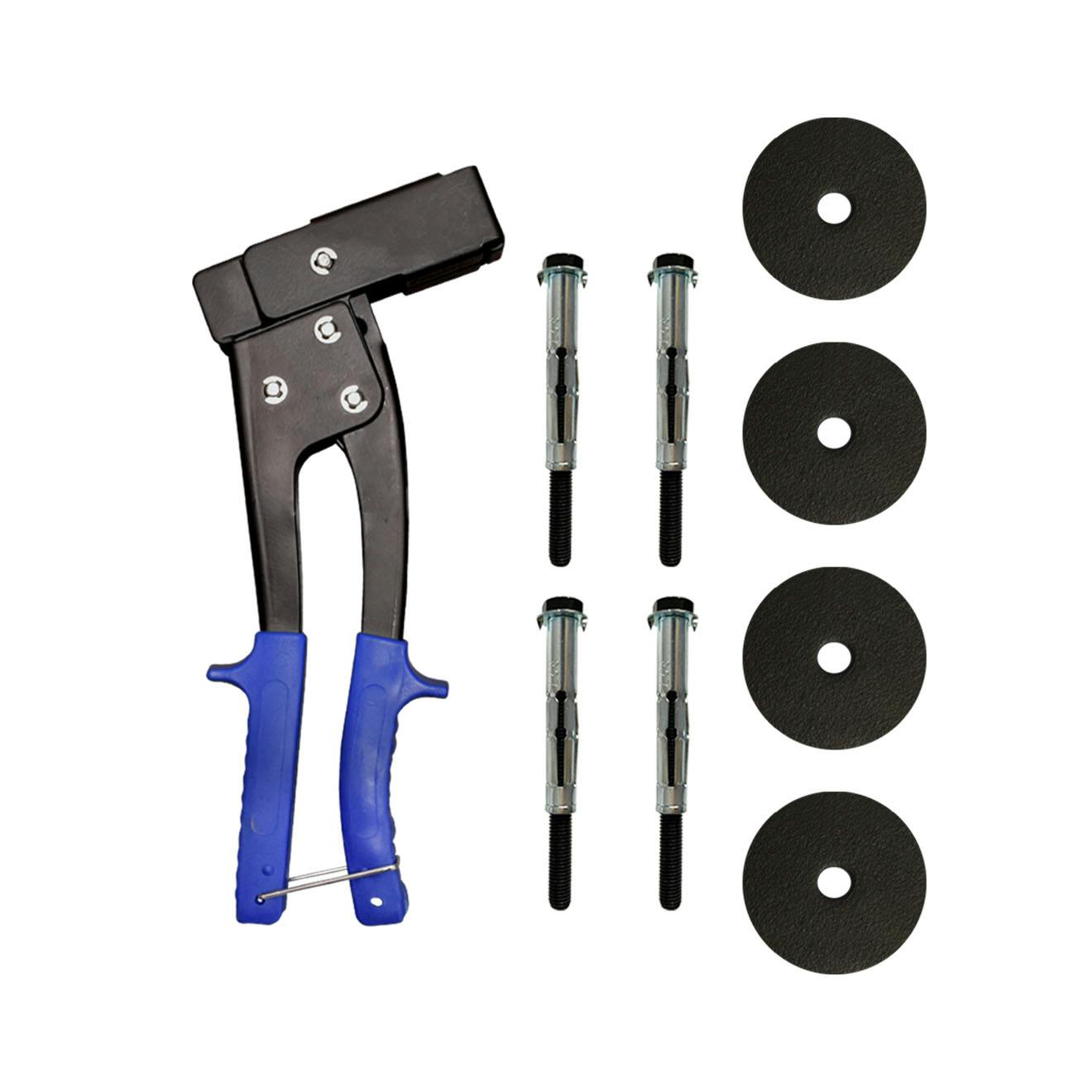

Kompletny zestaw zawiera:

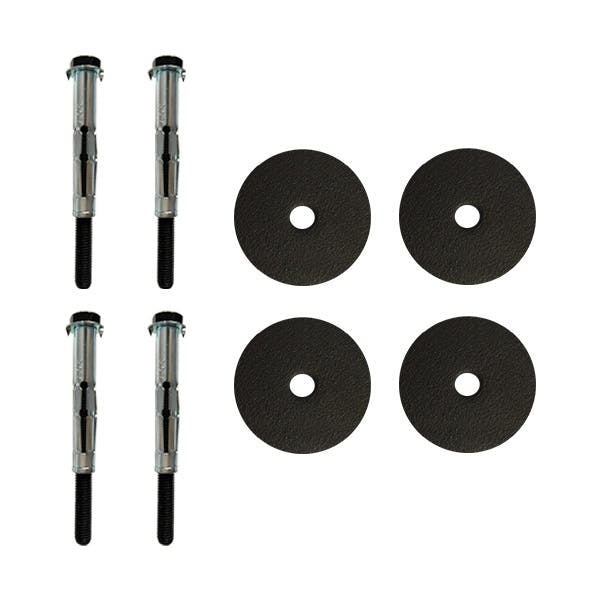

kołki Molly i śruby mocujące w ilości dostosowanej do otworów w prowadnicy
narzędzie potrzebne do montażu (jeśli zostało wybrane w konfiguracji produktu)
dodatkowe wzmocnienie w postaci metalowych płytek

Jak obliczyć długość prowadnicy?

Liczba kołków i śrub w zestawie zależy od liczby otworów w prowadnicy. Liczba tych otworów z kolei jest uzależniona od długości prowadnicy.

Długość prowadnicy zależy od szerokości skrzydeł drzwiowych. Standardowo przyjmujemy, że powinna być ona dwa razy dłuższa niż szerokość samych drzwi.

Długość prowadnicy dla standardowych rozmiarów drzwi jednoskrzydłowych:

dla drzwi 70 cm --> 140 cm
dla drzwi 80 cm --> 160 cm
dla drzwi 90 cm --> 180 cm
dla drzwi 100 cm --> 200 cm
dla drzwi 110 cm --> 220 cm
dla drzwi 120 cm --> 240 cm

Długość prowadnicy dla standardowych rozmiarów drzwi dwuskrzydłowych:

dla drzwi 2x45 cm --> 180 cm
dla drzwi 2x55 cm --> 220 cm
dla drzwi 2x60 cm --> 240 cm
dla drzwi 2x70 cm --> 280 cm
dla drzwi 2x80 cm --> 320 cm
dla drzwi 2x90 cm --> 360 cm
dla drzwi 2x100 cm --> 400 cm
dla drzwi 2x110 cm --> 440 cm

Zestaw montażowy do ścianek karton gips

Proponowane przez nas metalowe kołki będą odpowiednie do montażu:

standardowych systemów jedno- lub dwuskrzydłowych (UWAGA: wyklucza się zastosowanie dodatkowych tulejek dystansujących czy niestandardowych konfiguracji typu bypass)

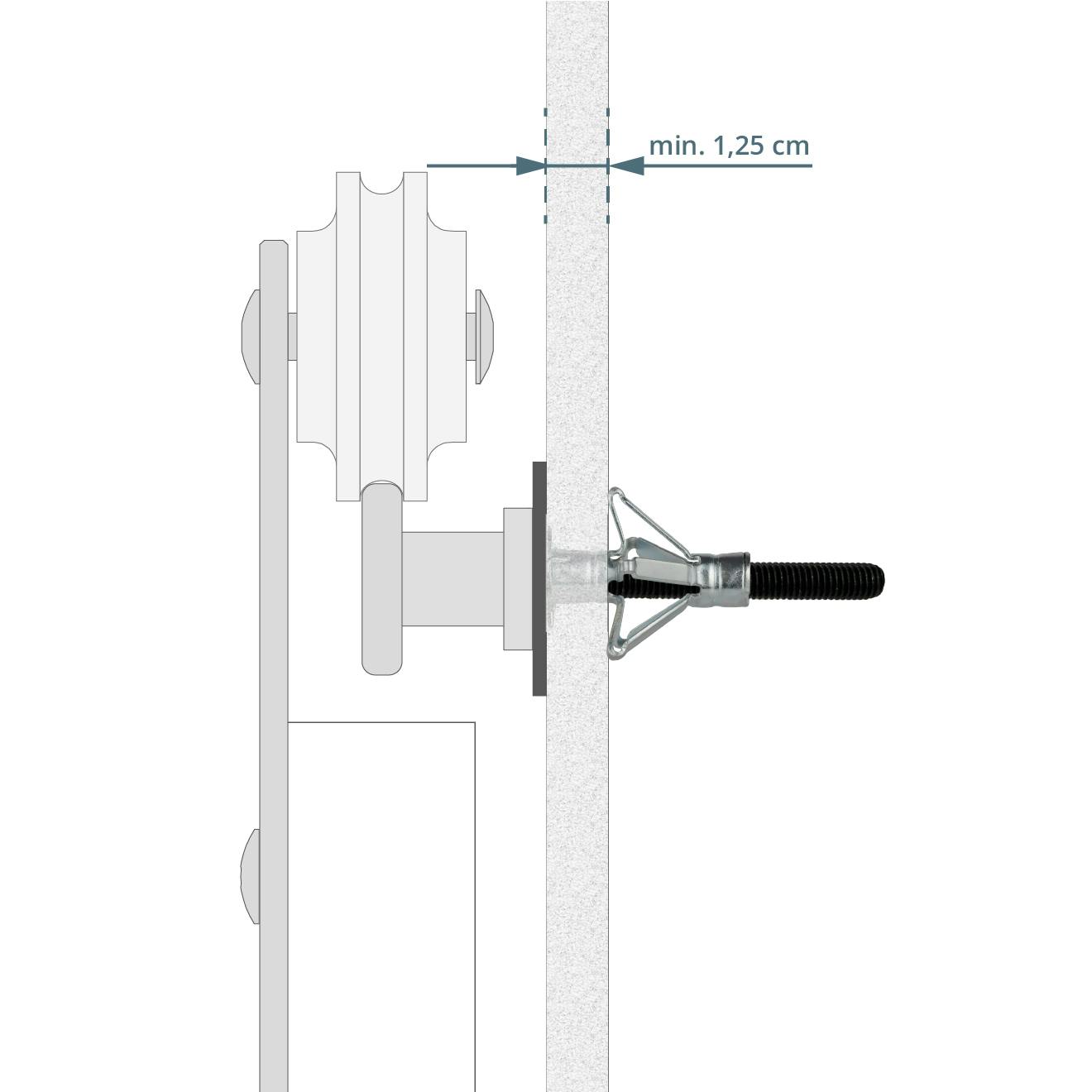

na ścianie w układzie jednowarstwowym, przy grubości ściany 1,25-1,6 cm
na ścianie w układzie dwuwarstwowym, przy grubości ściany 2,5-3,2 cm (ściana dwuwarstwowa może składać się z dwóch płyt kartonowo-gipsowych lub jednej płyty k-g w połączeniu z płytą osb)
na ścianie zbudowanej z profili stalowych rozmieszczonych w odstępach maksymalnie co 60 cm
UWAGA: zestaw ten nie jest przeznaczony do użytku z systemem Top Ceiling.

Maksymalny dopuszczalny ciężar dla proponowanego przez nas zestawu kołków zależny jest od:

całkowitej wagi drzwi i systemu
ilości punktów mocowania prowadnicy (która zależy od długości prowadnicy i typu systemu)
grubości opłytowania ściany - minimalna grubość ściany to 1,25 cm
jakości zastosowanych płyt kartonowo-gipsowych - najbardziej wytrzymałe i odpowiednie będą płyty wysokogatunkowe, pochodzące od renomowanych producentów - zastosowanie płyt niskiej jakości, niespełniających norm, może spowodować obniżenie wartości dopuszczalnych obciążeń.

Przed zakupem drzwi należy upewnić się, czy ściana, na której mają być zainstalowane drzwi, posiada układ jedno- czy dwuwarstwowy. Następnie w tabelach pokazujących możliwości zastosowania zestawu Karton-Gips, odpowiednio dla systemu Smart oraz systemu Standard, należy sprawdzić, czy wybrany model będzie odpowiedni do montażu w danym układzie ściany i dla danego typu systemu.

Dodatkowe wzmocnienie na ścianę kartonowo-gipsową

Wzmocnienie ma na celu zabezpieczyć przed odkształceniami spowodowanymi wgłębianiem się tulejek w ścianę pod wpływem obciążenia. Oferujemy wzmocnienie w postaci metalowych płytek o grubości 0,2 cm, średnicy 6 cm i kolorze czarnym, w ilości dostosowanej do liczby otworów w prowadnicy, które to spełniają rolę podkładek pod tulejki.

Specyfikacja i instrukcja montażu
