Zestaw do mocowania bocznego prowadnicy Smart

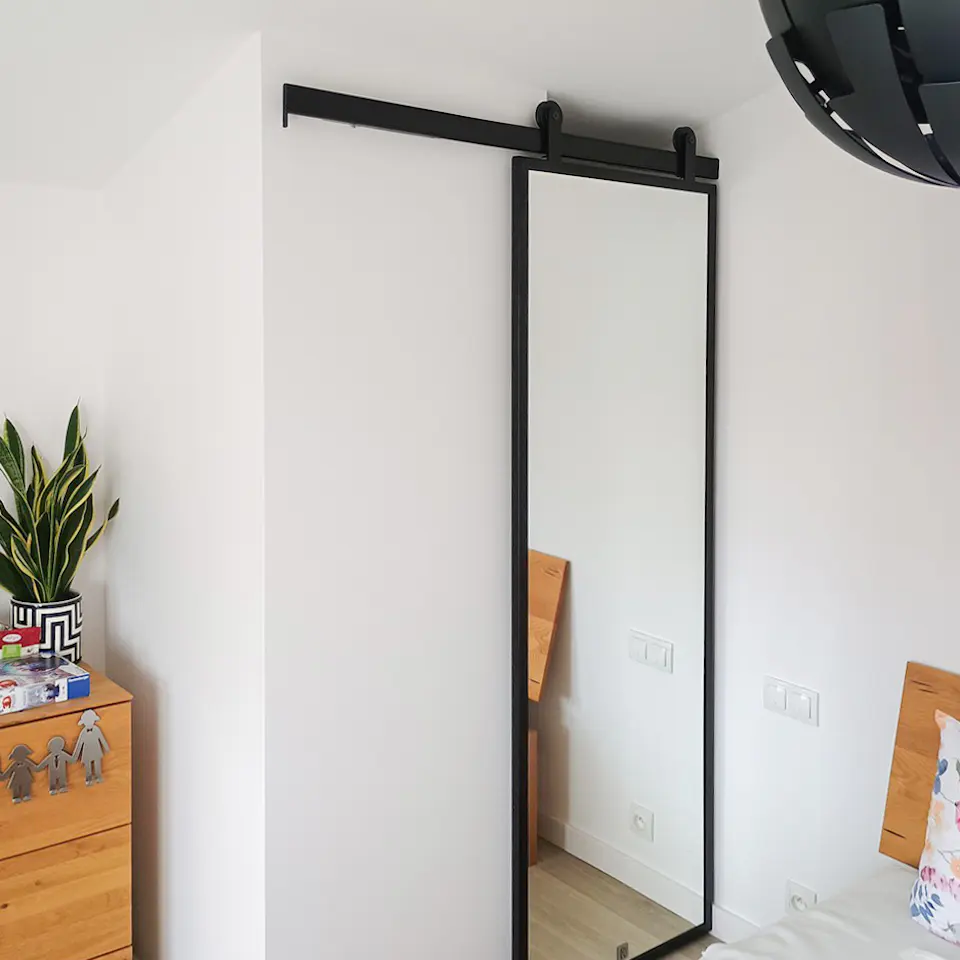

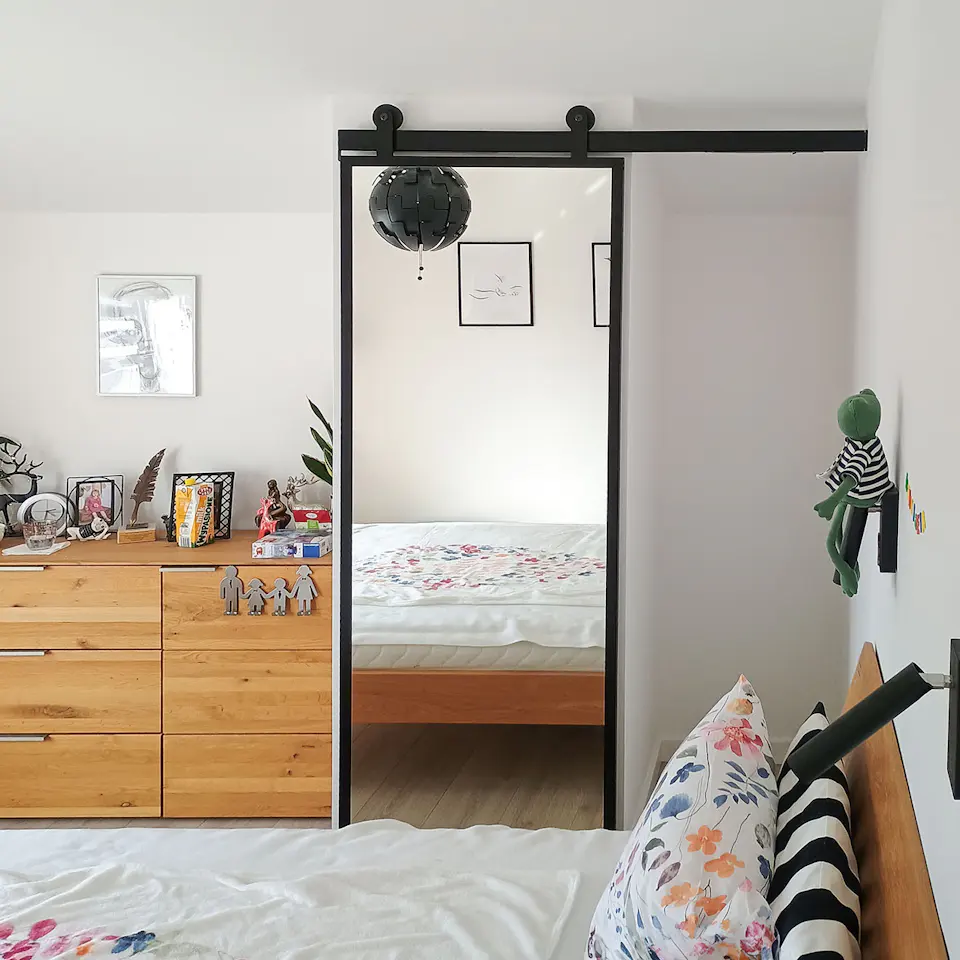

Mocowanie prowadnicy Smart do ściany bocznej

Mocowanie do ściany bocznej pozwala na uzyskanie dwóch dodatkowych punktów podparcia dla całego systemu drzwi przesuwnych. Umożliwia to odciążenie głównych punktów montażowych oraz przełożenie części ciężaru systemu ze ściany głównej na boczną.

Rozwiązanie to ma szczególne zastosowanie w przypadku:

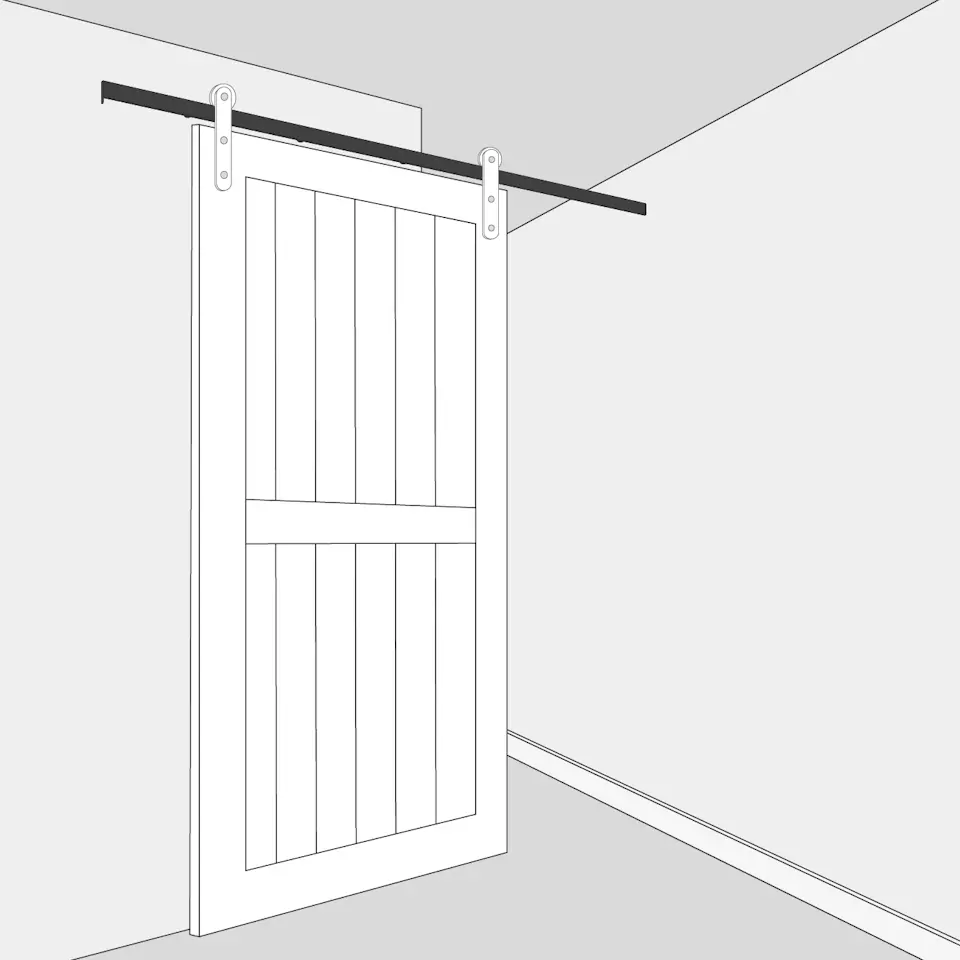

• braku nadproża — dla otworów drzwiowych, które sięgają aż do sklepienia sufitu i dodatkowo dochodzą do bocznej ściany; prowadnica Smart mocowana jest wówczas do ściany przyległej do tej z otworem drzwiowym;

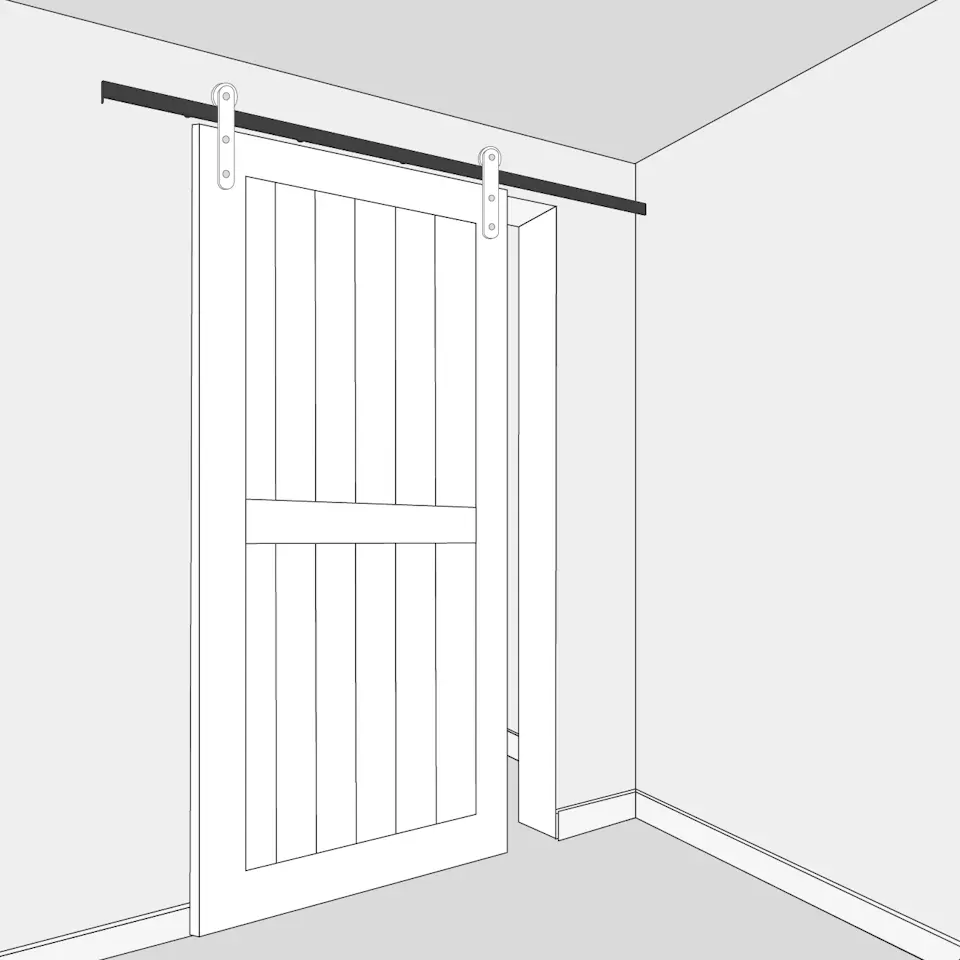

• nadproża wykonanego z kartongipsu — gdy ściana, na której mają być zamontowane drzwi, wykonana jest z karton-gipsu a ściana do niej przyległa jest murowana; wówczas prowadnica Smart może być dodatkowo przymocowana do murowanej ściany.

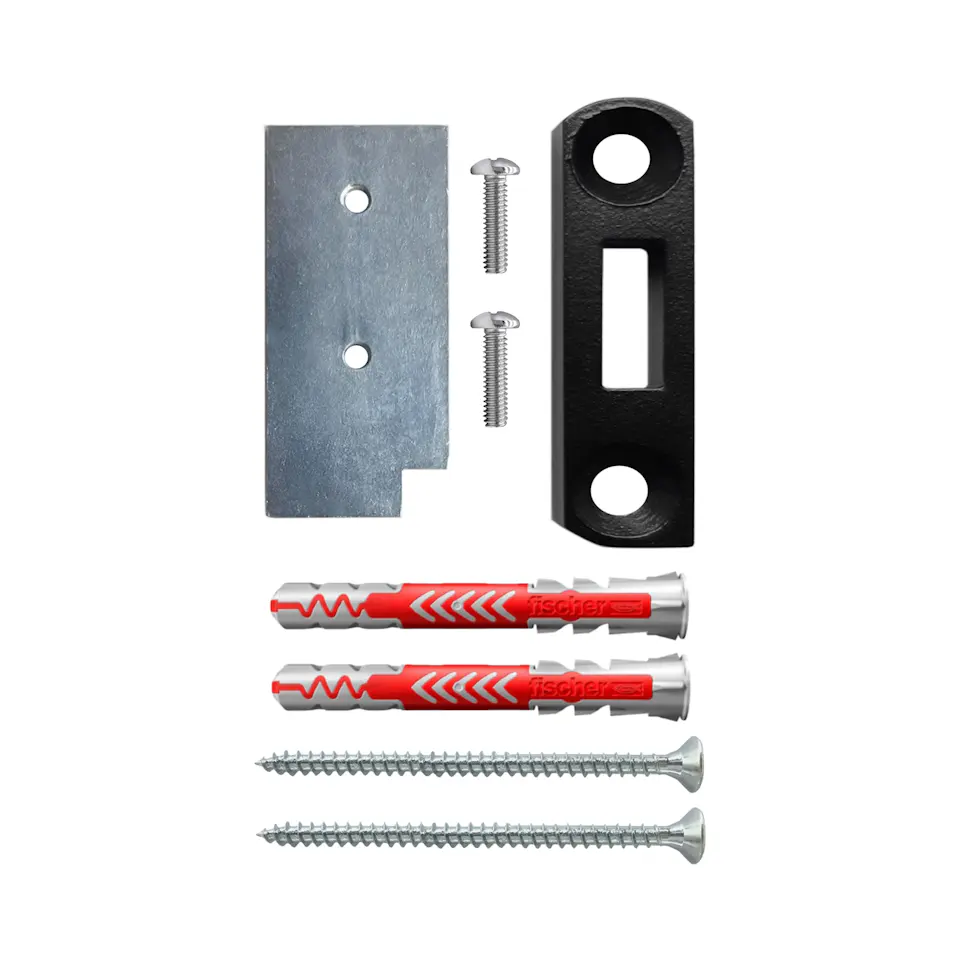

Kompletny zestaw zawiera:

• element do montażu na ścianie bocznej
• element do montażu na prowadnicy
• śruby i kołki potrzebne do montażu elementów zestawu

UWAGA: Zestaw przeznaczony jest do prowadnicy Smart. Prowadnica ta nie jest dołączona do zestawu.

Materiał

• stal malowana proszkowo (ST235)

Instrukcja montażu

• instrukcja montażu zestawu do mocowania bocznego prowadnicy Smart

Dane Techniczne

• główne wymiary końcówki montażowej: 1,5 cm x 5,6 cm
• grubość końcówki montażowej: 0,6 cm
• mocowanie boczne prowadnicy Smart możliwe jest dla otworów drzwiowych o maksymalnej szerokości 95 cm
• prowadnica Smart składa się z co najmniej dwóch części; w przypadku mocowania bocznego prowadnicy części te są asymetryczne, a ich długości uzależnione od szerokości otworu drzwiowego
