Nośność systemów przesuwnych

Wagi poszczególnych modeli drzwi

Od czego zależy nośność systemów przesuwnych?

Rodzaj ściany, a nośność systemu

Biorąc pod uwagę charakterystykę ścian, ich cechy fizyczne i ograniczenia, zastosowanie naszych systemów przesuwnych pozwala na bezpieczne zainstalowanie skrzydła drzwi o maksymalnej wadze do 100 kilogramów (z wyjątkiem systemu HAMAK).

Przed zakupem systemu przesuwnego należy zwrócić uwagę na:

wytrzymałość konstrukcyjną ściany lub sufitu zależną od zastosowanego materiału budowlanego (patrz Tab. 1)

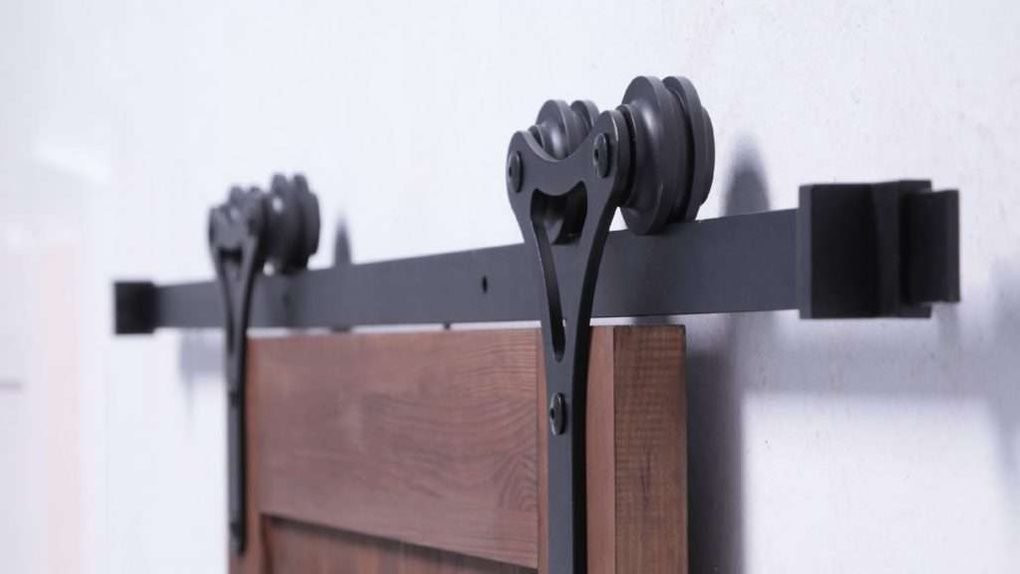

wytrzymałość elementów systemu przesuwnego – odpowiednio zaprojektowana pod względem konstrukcyjnym prowadnica górna odpowiedzialna jest za pracę całego systemu i utrzymanie ciężaru drzwi
wagę drzwi przesuwnych (patrz tabelki poniżej)

Niedostosowanie wagi drzwi do wytrzymałości systemu oraz ściany może doprowadzić do deformacji prowadnicy, uszkodzenia wieszaków oraz do uszkodzenia ściany lub sufitu.

W zależności od rodzaju ściany systemy przesuwne utrzymują drzwi o wadze do 100 kilogramów. Poniższa tabela przedstawia orientacyjne możliwości zastosowania naszych systemów (z wyjątkiem systemu HAMAK) dla drzwi o określonej wadze, przy zastosowaniu mocowania w postaci kołka rozporowego SX 12×60.

	Waga drzwi
Materiał budowlany	Drzwi do 25 kg	Drzwi do 50 kg	Drzwi do 75 kg	Drzwi do 100 kg
Beton	ok	ok	ok	ok
Cegła pełna	ok	ok	ok	ok
Stalowa belka	ok	ok	ok	ok
Drewno	ok	ok	ok	−
Cegła kratówka >= Hlz12	ok	ok	ok	−
Pustak cementowo-wapienny >= KSL 12	ok	ok	−	−

Tab. 1. Tabela nośności systemów przy zastosowaniu mocowania w postaci kołka rozporowego SX 12x60

BETONOWA ŚCIANA – ściany betonowe muszą być solidne i grubsze niż minimalna wymagana głębokość kotwiczenia – 3 cm

MUROWANA ŚCIANA – ściany murowane muszą być solidne i grubsze niż minimalna wymagana głębokość kotwiczenia – 5 cm

STALOWE BELKI (DWUTEOWNIKI) – belki stalowe muszą mieć charakter strukturalny i minimalną grubość ścianki 0,6 cm.

DREWNIANA ŚCIANA – drewniane ściany muszą mieć min. 7,5 cm litego drewna, które jest przymocowane do elementu konstrukcyjnego.

KARTON GIPS – 2 cm płyta z drewna długości prowadnicy musi być dodatkowo zamontowana do ściany za pomocą śrub i kołków do karton-gipsu; dzięki temu następuje lepsza dystrybucja

Więcej o możliwości instalacji na ścianie z karton gipsu we wpisie na blogu: „Montaż drzwi przesuwnych na ścianie kartonowo-gipsowej”.

	Waga drzwi
Materiał budowlany	Drzwi do 25kg	Drzwi do 50kg	Drzwi do 75kg	Drzwi do 100kg
Beton	ok	ok	ok	ok
Cegła pełna	ok	ok	ok	ok
Stalowa belka	ok	ok	ok	ok
Drewno	ok	ok	ok	−
Cegła kratówka >= Hlz12	ok	ok	ok	−
Pustak cementowo-wapienny >= KSL 12	ok	ok	−	−

Tab. 1. Tabela nośności systemów przy zastosowaniu mocowania w postaci kołka rozporowego SX 12×60

BETONOWA ŚCIANA – ściany betonowe muszą być solidne i grubsze niż minimalna wymagana głębokość kotwiczenia – 30mm

MUROWANA ŚCIANA – ściany murowane muszą być solidne i grubsze niż minimalna wymagana głębokość kotwiczenia – 50mm

STALOWE BELKI (DWUTEOWNIKI) – belki stalowe muszą mieć charakter strukturalny i minimalną grubość ścianki 6mm.

DREWNIANA ŚCIANA – drewniane ściany muszą mieć min. 75mm litego drewna, które jest przymocowane do elementu konstrukcyjnego.

KARTON GIPS – 20 mm płyta z drewna długości prowadnicy musi być dodatkowo zamontowana do ściany za pomocą śrub i kołków do karton-gipsu; dzięki temu następuje lepsza dystrybucja

Więcej o możliwości instalacji na ścianie z karton gipsu we wpisie na blogu: „Montaż drzwi przesuwnych na ścianie kartonowo-gipsowej”.

Mocowanie do ściany

Specyfikacja Techniczna

Pobierz PDF

Wagi drzwi przesuwnych

Pobierz PDF

MIRRA (kg)

	KAMA / ZET / RAMA / FINKA / IKS / SKOLE / LINJE / 2IKS / CARO – sosnowe (kg)
	70 cm	80 cm	90 cm	100 cm	110 cm	120 cm
200 cm	29	32	35	38	41	44
210 cm	30	33	36	39	43	46
220 cm	31	35	38	41	45	48
230 cm	33	36	39	43	46	50
240 cm	34	37	41	45	48	52
250 cm	35	39	43	46	50	54

	KAMA / RAMA / FINKA / SKOLE / CARO – sosnowe (kg)
	45 cm	50 cm	55 cm	60 cm
200 cm	19	20	21	23
210 cm	19	21	22	24
220 cm	20	22	23	25
230 cm	21	23	25	26
230 cm	22	24	26	27
230 cm	23	25	27	28

	KAMA / FINKA / 2IKS / CARO – dębowe (kg)
	70 cm	80 cm	90 cm	100 cm	110 cm	120 cm
200 cm	32	35	38	41	44	47
210 cm	33	36	39	42	46	49
220 cm	35	38	41	44	47	51
230 cm	36	39	43	46	49	53
240 cm	38	41	44	48	51	55
250 cm	39	43	46	50	53	57

	KAMA / FINKA / 2IKS / CARO – dębowe (kg)
	45 cm	50 cm	55 cm	60 cm
200 cm	22	23	25	26
210 cm	23	24	26	27
220 cm	24	25	27	29
230 cm	25	26	28	30
230 cm	26	27	29	31
230 cm	27	29	30	32

	2Z / DUET (kg)
	70 cm	80 cm	90 cm	100 cm
200 cm	21	24	27	30
210 cm	22	25	28	32
220 cm	23	26	29	33

	MODERN (kg)
	45 cm	55 cm	70 cm	80 cm	90 cm	100 cm	110 cm	120 cm
200 cm	19	22	30	33	36	39	42	46
210 cm	20	23	31	35	38	41	44	48
220 cm	21	23	33	36	39	43	46	50
230 cm	22	24	34	38	41	45	48	52

	MINIMALIST (kg)
	45 cm	55 cm	70 cm	80 cm	90 cm	100 cm	110 cm
210 cm	21	24	35	38	41	44	47
220 cm	22	24	37	39	43	46	50
230 cm	23	25	38	41	45	48	51
240 cm	24	27	39	43	46	50	53

	LOFT / PIANO / VECO – sosnowe (kg)
	45 cm	55 cm	70 cm	80 cm	90 cm	100 cm	110 cm	120 cm
200 cm	21	24	28	30	33	35	38	41
210 cm	22	25	29	32	34	37	40	42
220 cm	23	26	30	33	36	39	41	44
230 cm	24	27	31	34	37	40	43	46
240 cm	25	28	32	36	39	42	45	48
250 cm	26	29	34	37	40	43	46	49

	LOFT / PIANO / VECO – dębowe (kg)
	45 cm	55 cm	70 cm	80 cm	90 cm	100 cm	110 cm	120 cm
200 cm	25	29	34	38	42	45	49	53
210 cm	26	30	36	40	44	48	51	55
220 cm	28	32	38	42	46	50	54	58
230 cm	29	33	39	43	47	52	56	60
240 cm	30	34	41	45	49	54	58	62
250 cm	31	36	42	47	51	56	60	65

	OSBE (kg)
	70 cm	80 cm	90 cm	100 cm	110 cm
200 cm	23	26	28	31	34
210 cm	24	27	30	32	35
220 cm	25	28	31	34	37
230 cm	26	29	32	35	38

	LARA (kg)
	45 cm	55 cm	70 cm	80 cm	90 cm	100 cm	110 cm
200 cm	28	33	40	45	50	55	59
210 cm	29	34	42	47	52	57	62
220 cm	31	36	44	49	54	60	65
230 cm	32	38	46	51	57	62	–

	ATELIER ze szkłem mlecznym, przezroczystym, zbrojonym (kg)
	45 cm	55 cm	70 cm	80 cm	90 cm	100 cm	110 cm	120 cm
200 cm	31	36	43	47	52	56	61	65
210 cm	32	37	44	49	54	58	63	68
220 cm	34	38	46	51	55	60	65	70
230 cm	35	40	47	52	57	62	67	72
240 cm	36	41	49	54	59	64	69	75
250 cm	37	42	50	56	61	66	72	77

	GLASSO ze szkłem mlecznym, przezroczystym, zbrojonym (kg)
	45 cm	55 cm	70 cm	80 cm	90 cm	100 cm	110 cm	120 cm
200 cm	29	32	37	41	44	48	51	55
210 cm	30	33	39	42	46	50	54	57
220 cm	31	35	40	44	48	52	56	60
230 cm	32	36	42	46	50	54	58	62
240 cm	34	38	44	48	52	56	60	64
250 cm	35	39	45	50	54	58	63	67

	VERRIERE ze szkłem mlecznym, przezroczystym, zbrojonym (kg)
	45 cm	55 cm	70 cm	80 cm	90 cm	100 cm	110 cm	120 cm
200 cm	28	32	38	42	47	51	55	59
210 cm	29	33	40	44	48	53	57	61
220 cm	30	35	41	46	50	55	59	64
230 cm	31	36	43	47	52	57	61	66
240 cm	32	37	44	49	54	58	63	68
250 cm	33	38	46	51	55	60	65	70

	ATELIER ze szkłem ryflowanym (kg)
	45 cm	55 cm	70 cm	80 cm	90 cm	100 cm	110 cm	120 cm
200 cm	27	31	36	40	44	47	51	55
210 cm	28	32	38	41	45	49	53	56
220 cm	29	33	39	43	47	50	54	58
230 cm	30	34	40	44	48	52	56	60
240 cm	31	35	41	45	49	53	57	61
250 cm	32	36	43	47	51	55	59	63

	GLASSO ze szkłem ryflowanym (kg)
	45 cm	55 cm	70 cm	80 cm	90 cm	100 cm	110 cm	120 cm
200 cm	24	27	30	33	35	38	41	43
210 cm	25	28	31	34	37	40	42	45
220 cm	26	29	33	36	38	41	44	47
230 cm	27	30	34	37	40	43	46	48
240 cm	28	31	35	38	41	44	47	50
250 cm	29	32	37	40	43	46	49	52

	VERRIERE ze szkłem ryflowanym (kg)
	45 cm	55 cm	70 cm	80 cm	90 cm	100 cm	110 cm	120 cm
200 cm	24	27	32	35	39	42	45	48
210 cm	25	28	33	37	40	43	47	50
220 cm	26	29	34	38	41	45	48	52
230 cm	27	30	36	39	43	46	50	53
240 cm	28	31	37	40	44	48	51	55
250 cm	28	32	38	42	45	49	53	56

	ATELIER z dwustronnym lustrem (kg)
	45 cm	55 cm	70 cm	80 cm	90 cm	100 cm	110 cm	120 cm
200 cm	35	41	49	54	60	65	71	76
210 cm	36	42	51	56	62	68	73	79
220 cm	38	44	53	58	64	70	76	82
230 cm	39	45	54	61	67	73	79	85
240 cm	41	47	56	63	69	75	82	88
250 cm	42	48	58	65	71	78	84	91

	GLASSO z dwustronnym lustrem (kg)
	45 cm	55 cm	70 cm	80 cm	90 cm	100 cm	110 cm	120 cm
200 cm	33	38	44	49	53	58	62	67
210 cm	35	39	46	51	56	60	65	70
220 cm	36	41	48	53	58	63	68	73
230 cm	38	43	50	55	60	65	71	76
240 cm	39	44	52	57	63	68	73	79
250 cm	40	46	54	59	65	71	76	82

	VERRIERE z dwustronnym lustrem (kg)
	45 cm	55 cm	70 cm	80 cm	90 cm	100 cm	110 cm	120 cm
200 cm	32	37	44	50	55	60	65	70
210 cm	33	38	46	52	57	62	67	73
220 cm	34	40	48	54	59	65	70	76
230 cm	36	41	50	56	61	67	73	78
240 cm	37	43	52	58	63	69	75	81
250 cm	38	44	53	60	66	72	78	84
